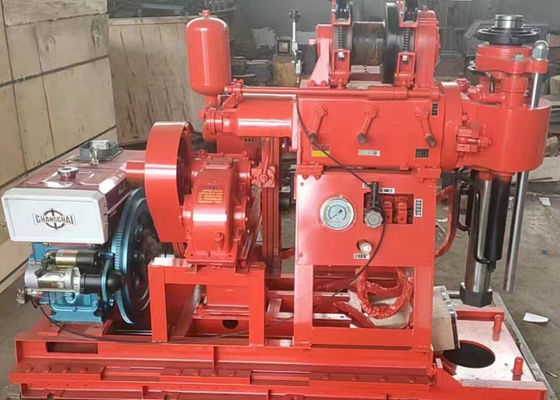

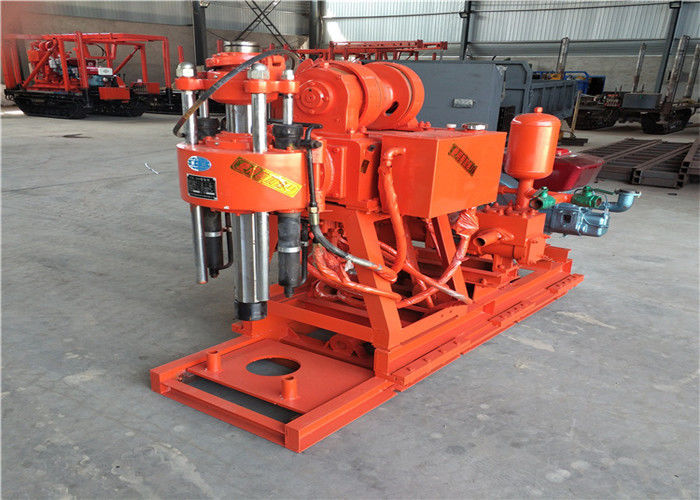

Η γεωτρική μονάδα GK-200 είναι μια βελτίωση σε σχέση με την γεωτρική μονάδα 200 που είναι φορητή γεωτρική μονάδα.που μπορούν να αντικαταστήσουν γρήγορα τα εργαλεία γεώτρησης, βελτιώνει την αποτελεσματικότητα της εργασίας και μειώνει την ένταση της εργασίας.
| Μηχανή γεώτρησης |
| Διάμετρος τρύπωσης ((mm) |
75,91,110,130,150,300 |
| Βαθμό γεώτρησης (m) |
200,150,100,70,50,30 |
| Διάμετρος σωλήνα γεώτρησης (mm) |
42,50 |
| Γωνία γεώτρησης ((°) |
90~75 |
| Μέγεθος εξοπλισμού ((L * B * H) |
1730 * 860 * 1360 (mm) |
| Βάρος του εξοπλισμού (εκτός από τον κινητήρα) |
700 |
| Κινητή συσκευή |
| Μετακινούμενο μήκος |
350 χιλιοστά |
| Αφήστε απόσταση |
300 χιλιοστά |
| Γυροκόπημα |
| Ταχύτητα σπινδύλης (τέσσερις ταχύτητες) (r/min) |
115,230,505,1010 |
| Δρόμος σπινδέλου (mm) |
450 |
| Μέγιστη ταχύτητα κίνησης άμεσης ανύψωσης σπινδέλου ((m/s) |
0.05 |
| Η μέγιστη ταχύτητα κίνησης σπινέλου χωρίς πτώση φορτίου ((m/s) |
0.067 |
| Μέγιστη πίεση τροφοδοσίας σπινθήρα (KN) |
15 |
| Μέγιστη ανυψωτική δύναμη σπινθήρα (KN) |
25 |
| Μέγιστη ροπή εξόδου σπινθήρα ((KN• m) |
1.5 |
| Συγκρότημα βιντς |
| Μέγιστη δύναμη ανύψωσης του ανεβοβίνδρου (μονό σχοινί) |
20 |
| Ταχύτητα τροχιάς (r/min) |
20,39,85,170 |
| Ταχύτητα περιφέρειας τροχιάς ((m/s) |
0.172,0.345,0.738,1.476 |
| Διάμετρος τροχιάς ((mm) |
140 |
| Διάμετρος σχοινιού (mm) |
9.3 |
| Σφιχτότητα καλωδίου (m) |
40 |
| Διάμετρος πέδησης ((mm) |
278 |
| Διάμετρος ζώνης πέδησης (mm) |
50 |
| Αντλία πετρελαίου |
| Τύπος αντλίας πετρελαίου |
YBC -20/125 |
| Ονομαστική πίεση (Mpa) |
12.5 |
| Ονομαστική ροή ((ml/r) |
20 |
| Ονομαστική ταχύτητα ((r/min) |
800-2500 |
| Μηχανές ή κινητήρες ντίζελ |
| Μηχανές ντίζελ |
1115 |
| Ονομαστική ισχύς (KW) |
16.2 |
| Ονομαστική ταχύτητα (r/min) |
2200 |
| Ονομαστική πίεση ((Mpa) |
12.5 |
| Τύπος κινητήρα |
Y160M - 4 |
| Ονομαστική ισχύς (KW) |
11 |
| Ονομαστική ταχύτητα (r/min) |
1460 |
Εφαρμογή του εξοπλισμού γεώτρησης GK-200
1Το τρυπάνι αυτό είναι κατάλληλο για γεωλογικές έρευνες, γεωφυσικές έρευνες, εξερεύνηση οδικών και κτιριακών θεμελιωδών, εκρήξεις τρυπών και τρυπών και άλλα έργα γεώτρησης.
Το κομμάτι από κράμα, το κομμάτι από διαμάντι και το κομμάτι από σύνθετο υλικό μπορούν να τρυπηθούν σύμφωνα με διαφορετικά στρώματα.
Μπορεί να πραγματοποιήσει γεωτρήσεις σε αμμώδη πηλό 2 έως 9 βαθμών και σε υπόγεια βράχια.
Το ονομαστικό βάθος γεώτρησης 200 m, το βαθύτερο δεν υπερβαίνει τα 220 m. Η ονομαστική διάμετρος ανοίγματος είναι 110 mm, η μέγιστη διάμετρος ανοίγματος είναι 325 mm, η τελική διάμετρος τρύπας είναι 75 mm.Το βάθος της τρύπας εξαρτάται από την κατάσταση σχηματισμού.
Τα χαρακτηριστικά του εξοπλισμού γεωτρήσεις GK-200
1, με την πίεση πετρελαίου αυτόματη δομή τροφοδοσίας, μηχανική μετάδοση, βελτιώσει την απόδοση της γεώτρησης, μειώσει τους εργαζόμενους φυσική ένταση εργασίας.
2Χρησιμοποιώντας τη δομή που κρατά την μπάλα αντί για το τσακ, μπορεί να επιτύχει μη σταματημένη ράβδο, να χειριστεί την συγκέντρωση, εύκολο στη λειτουργία, ασφαλές και αξιόπιστο.
3. εξοπλισμένο με μετρητή πίεσης κάτω από την τρύπα για να δείχνει την πίεση, εύκολο να κατανοήσει την κατάσταση στην τρύπα.
4.μπορεί να χρησιμοποιηθεί για να μετακινήσετε την τρύπα, ή να ανοίξει το περιστρεφόμενο για να ανοίξει την τρύπα.
5, η δομή είναι σφιχτή, το τρυπάνι, η αντλία νερού και ο κινητήρας ντίζελ είναι εγκατεστημένοι στην ίδια βάση, καταλαμβάνοντας μια μικρή έκταση.
6, ελαφρύ βάρος, ισχυρή αποσύνθεση, εύκολη μετακίνηση, κατάλληλη για κατασκευές σε πεδιάδες και βουνά.
Το περιβάλλον εργασίας
1, το υψόμετρο δεν υπερβαίνει τα 1000 μέτρα.
2, η θερμοκρασία του περιβάλλοντος δεν υπερβαίνει τους -10~45°C.
3, η υγρασία του περιβάλλοντος δεν υπερβαίνει το 96% (+25°C)
