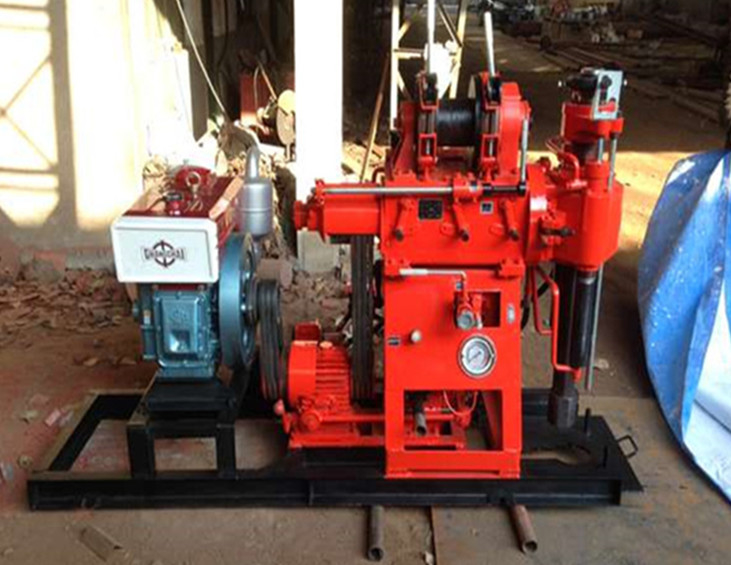

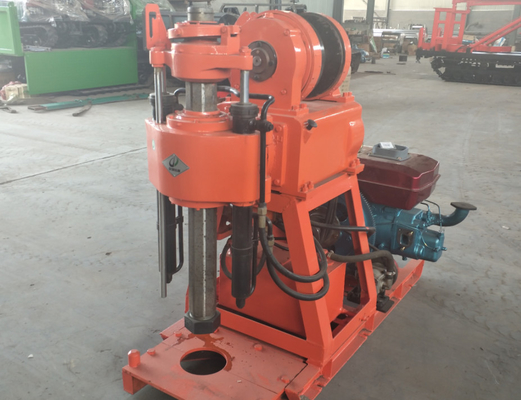

Μικρή περιστροφική μηχανή γεώτρησης XY-1A σε εξόρυξη με κινητήρα ντίζελ
Περιγραφή του XY-1A Μηχανή γεώτρησης μηχανικών έργων
Σύμφωνα με τις απαιτήσεις των πελατών, η μηχανή γεώτρησης XY-1A προσθέτει αντλία λάσπης, η οποία βασίζεται στο XY-1A. Είναι ένα είδος υδραυλικής τροφοδοσίας, υψηλής ταχύτητας, υψηλής ροπής ιμάντα και φορητότητας με αντλία. Εφαρμογή και Χρησιμοποιείται κυρίως στην εξερεύνηση στερεών ορυκτών κοιτασμάτων και στη γεωλογική έρευνα μηχανικών έργων, καθώς και στις οπές επιθεώρησης διαφόρων κατασκευών από σκυρόδεμα. Διαμάντι, κράμα και ατσάλινα τρυπάνια μπορούν να τρυπηθούν σύμφωνα με τα διαφορετικά στρώματα.
XY-1A Παράμετροι μηχανής γεώτρησης μηχανικών έργων
| |
| Τρυπάνι |
Περιστρεφόμενη κεφαλή |
|
Βάθος γεώτρησης
|
Μέγ. 150m |
Ταχύτητα ατράκτου
|
1010,790,470,295,140 (σ.α.λ.) |
|
Διάμετρος οπής
|
Μέγ. 150m |
Διαδρομή ατράκτου |
450kmm |
| Διάμετρος ράβδου τρυπανιού |
42,50mm |
Κατέβασμα ατράκτου |
Μέγ. 15KN |
| Εύρος γωνίας |
90-75 |
Ικανότητα ανύψωσης ατράκτου |
Μέγ. 25KN |
| Αντλία λαδιού |
Αντλία νερού |
| Μοντέλο |
YBC-12/125 |
Μοντέλο |
Οριζόντια παλινδρομική αντλία εμβόλου μονής ενέργειας |
| Ονομαστική πίεση |
12,5Mpa |
Πίεση λειτουργίας |
Μέγ. 1,25Mpa |
| Ταχύτητα ροής |
8ml/r |
|
|
| Ονομαστική ταχύτητα |
1500r/min |
|
|
| Ανυψωτικό |
Ισχύς (ντίζελ) |
| Μέγ. ικανότητα ανύψωσης |
15KN |
Μοντέλο (κινητήρας ντίζελ) |
1105 |
| Επανάσταση τυμπάνου ανύψωσης |
121,76,36 (σ.α.λ.)
|
Ονομαστική ισχύς |
18KW |
| Διάμετρος τυμπάνου |
140mm |
Ονομαστική ταχύτητα |
2200r/m |
| ΒΑΡΟΣ |
ΠΕΡΙΠΟΥ 600KG |
| ΜΕΓΕΘΟΣ |
1620*970*1560mm |
Σκοπός XY-1A Μηχανή γεώτρησης μηχανικών έργων
1. Χρησιμοποιείται κυρίως για τη διάνοιξη οπών για τη γενική έρευνα και εξερεύνηση στερεών ορυκτών κοιτασμάτων και γεωλογικών μηχανικών έργων
έρευνες και οπές επιθεώρησης για διάφορες κατασκευές από σκυρόδεμα.
2. Τρυπάνια όπως διαμάντι, κράμα και ατσάλινα σωματίδια μπορούν να χρησιμοποιηθούν για διάτρηση σύμφωνα με διαφορετικούς σχηματισμούς.
3. Όταν η τελική διάμετρος της οπής είναι 75mm και 46mm, το ονομαστικό βάθος διάτρησης είναι 100m και 180m, αντίστοιχα.
Δεν πρέπει να υπερβαίνει το 110% του κάθε βάθους διάτρησης, η ονομαστική διάμετρος ανοίγματος είναι 110mm και επιτρέπεται η μεγάλη διάμετρος ανοίγματος
να είναι 150mm.
XY-1A Χαρακτηριστικά μηχανής γεώτρησης μηχανικών έργων
1. Με έναν υδραυλικό μηχανισμό τροφοδοσίας, βελτιώστε την απόδοση διάτρησης και μειώστε την ένταση εργασίας των εργαζομένων.
2. Η μηχανή γεώτρησης είναι εξοπλισμένη με έναν μηχανισμό σύσφιξης άνω σφαίρας και μια εξαγωνική ενεργή ράβδο τρυπανιού, η οποία μπορεί να χρησιμοποιηθεί για
αντιστροφή της ράβδου χωρίς διακοπή της μηχανής. Η απόδοση εργασίας είναι υψηλή, η λειτουργία είναι βολική και είναι ασφαλής και
αξιόπιστη.
3. Εξοπλισμένο με ένα μανόμετρο στο κάτω μέρος της οπής, που υποδεικνύει την πίεση για τη διευκόλυνση της κατανόησης της κατάστασης στην οπή.
4. Η λαβή είναι βολική για συγκεντρωμένη λειτουργία.
5. Η μηχανή γεώτρησης έχει συμπαγή δομή, μικρό μέγεθος, ελαφρύ βάρος, ισχυρή αποσύνθεση, εύκολη μετακίνηση, κατάλληλη για εργασία σε πεδιάδες ή ορεινές περιοχές.
Γιατί να μας επιλέξετε;
1. Η βάση στήριξης είναι εγκατεστημένη στο ανυψωτικό για να σχηματίσει μια δομή στήριξης διπλού τροχού, μπορεί να αντέξει ισχυρό χτύπημα.
2. Κάθετο κουτί τέσσερα ζεύγη ρουλεμάν τοποθετημένα για να διασφαλιστεί ότι η περιστροφική μηχανή έχει επαρκή άκαμπτη απόκριση στο στρώμα χαλικιού, τις σύνθετες γεωλογικές συνθήκες.
3. Αυτή η μηχανή υιοθετεί την εθνική τεχνολογία διπλώματος ευρεσιτεχνίας κωνικού συμπλέκτη και έχει χαρακτηριστικά ισχυρής ροπής μετάδοσης, εύκολη λειτουργία, δωρεάν συντήρηση.
4. Χρήση 46x51 ενεργών ράβδων τρυπανιού που είναι με υψηλή ακαμψία, ισχυρή ροπή παράδοσης.
