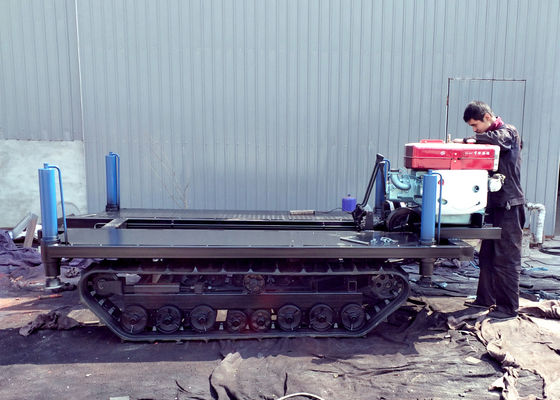

Πλατφόρμα ερπυστριοφόρου οχήματος μεταφοράς υδραυλικού πλαισίου πλαισίου ερπυστριοφόρου
Χαρακτηριστικά Προϊόντος
| Τύπος |
Γεωλογικό Γεωτρύπανο |
| Αριθμός μοντέλου |
πλατφόρμα ανίχνευσης |
| Διάσταση (Μ×Π×Υ) |
3,3μ × 1,85μ × 0,6μ |
| Χρήση |
Μηχανική Γεωλογική / Πετρέλαιο |
| Δυναμικό |
380V |
| Βάρος |
1500 κιλά |
Περιγραφή προϊόντος

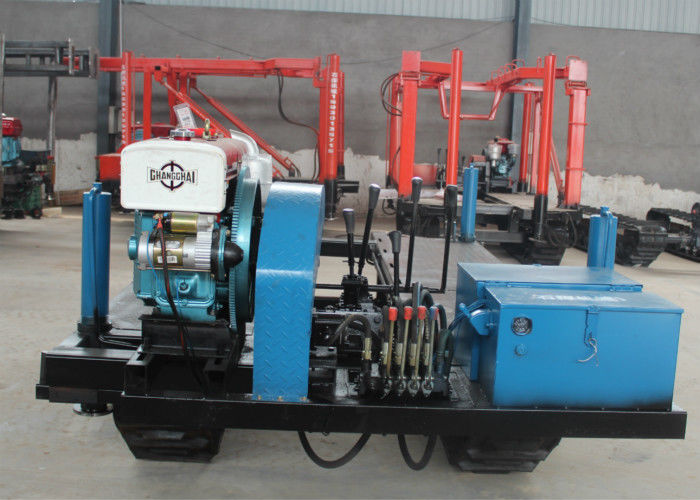

Μηχανή γεωλογικής γεώτρησης υδραυλικής τροφοδοσίας, κινητές εξέδρες γεώτρησης πηγαδιών νερού XY-2
Βασικές Προδιαγραφές
- Υδραυλικό γεωτρύπανο τροφοδοσίας
- Μηχανική γεωλογική έρευνα, υδρολογία, πηγάδια νερού, κτίρια ουρανού, φράγματα, λιμάνια, γέφυρα, εξερεύνηση πετρελαίου
- Ισχυρή, ευέλικτη και εύκολη συντήρηση
- Μικρό και ελαφρύ τρυπάνι πυρήνα
Χαρακτηριστικά
- Ενσωματωμένη συσκευή ταξιδιού ερπυστριοφόρου, αντλία λάσπης, πίνακας ελέγχου σε μια πλήρη μονάδα
- Το υδραυλικό σύστημα οδηγεί το περπάτημα, τη στήριξη βάσης και την προσγείωση ιστού για εύκολη λειτουργία
- Η εύκολη κινητικότητα του χώρου βελτιώνει την απόδοση της γεώτρησης και μειώνει την ένταση εργασίας
- Λειτουργία προσγείωσης και αναδίπλωσης ιστού για άνετη μεταφορά
- Κιβώτιο 8 σχέσεων με μεγάλο εύρος στροφών και υψηλή ροπή σε χαμηλότερες ταχύτητες
- Δύο ταχύτητες όπισθεν για χειρισμό ατυχήματος
- Η διαδρομή τροφοδοσίας ατράκτου 600 mm βελτιώνει την απόδοση διάτρησης και μειώνει τα προβλήματα των κομματιών
- Η αντλία λαδιού διπλού κιβωτίου ταχυτήτων μειώνει την κατανάλωση ενέργειας και τη θερμοκρασία του υδραυλικού συστήματος
Τεχνικές Προδιαγραφές
| Βάθος διάτρησης |
350μ |
| Ταχύτητα ατράκτου (Εμπρός) |
65; 114; 180; 248; 310; 538; 849; 1172 r/min |
| Ταχύτητα ατράκτου (αντίστροφη) |
51; 242 r/min |
| Μέγ. Ροπή ατράκτου |
2900 N·m |
| Μέγ. Δύναμη έλξης |
60 kN |
| Εγκεφαλικό επεισόδιο ατράκτου |
600 χλστ |
| Μέγ. Ανυψωτική Δύναμη |
30 kN |
| Εσωτερική διάμετρος ατράκτου |
76 χλστ |
| Διαδρομή κυλίνδρου ανάκλησης |
304 χλστ |
| Απόσταση από Τρύπα |
140 χλστ |
| Μονάδα ισχύος (Επιλογή) |
Ηλεκτρικός κινητήρας 22 kW; Κινητήρας ντίζελ 30 kW |
| Μέγ. Crawler Traction Pull Force |
20,3 kN |
| Ταχύτητα βάδισης ερπυστριοφόρου |
1,2 km/h |
| Διαβαθμιμότητα διαδρομής |
≤ 20° |
| Ειδική πίεση εδάφους τροχιάς |
0,06 MPa |
| Ύψος ιστού |
8 μ |
| Φορτίο ανύψωσης γάντζου |
29,4 kN |
| Δοκός γερανού Max. Στατικό Φορτίο |
58,8 kN |
| Ποσότητα τροχαλίας Crown Block |
2 τεμ |
| Γωνία προσγείωσης ιστού |
0° - 90° |
| Συνολικές διαστάσεις (μεταφορά) |
4320 × 2104 × 2995 χλστ |
| Συνολικές διαστάσεις (διάτρηση) |
3816 × 2104 × 8536 χλστ |
Εφαρμογές
Η μηχανή γεώτρησης εδάφους με υδραυλικό πυρήνα ερπυστριοφόρου για ρηχές-μεσαίες τρύπες έχει αναπτυχθεί με βάση το XY-2 Core Drilling Rig, ενσωματώνοντας εξέδρα γεώτρησης, ερπυστριοφόρο, ιστό, αντλία λάσπης και πίνακα ελέγχου σε μια πλήρη μονάδα. Αυτή η εξέδρα χρησιμοποιείται κυρίως για:
- Εξερεύνηση ορυκτών
- Μηχανογεωλογικές έρευνες
- Υδρογεωλογικές μελέτες
- Διάνοιξη πηγαδιού νερού
- Διάτρηση οπής αρμολόγησης πασσάλων
Είναι ιδιαίτερα κατάλληλο για εφαρμογές που απαιτούν συχνή μετακίνηση μεταξύ οπών διάτρησης σε κοντινή απόσταση. Αυτός ο ενσωματωμένος, αρθρωτός εξοπλισμός γεώτρησης προσφέρει γρήγορη μετακίνηση.
Jinzhou Shitan Machinery Equipment Co., Ltd. Κύρια Προϊόντα：
Γεωτρύπανο γεώτρησης πεπιεσμένου αέρα / Εξέδρα γεώτρησης αέρα (ST-180, ST-200, ST-260, ST-300, ST-350, ST-400, ST450, ST-450, ST-500, ST-600, ST-800 και άλλα Πνευματικά πηγάδια γεώτρησης νερού /, Πηγαδάκια γεώτρησης νερού. Τοποθετημένο γεωτρύπανο / Γεωτρύπανο γεώτρησης νερού / Υδραυλικό μηχάνημα γεωτρήσεων / Εξοπλισμός γεώτρησης σκληρού βράχου / Εξέδρα διάτρησης με πυρήνα διαμαντιού / Γεωλογικό γεωτρύπανο / Εξέδρα γεώτρησης δοκιμής εδάφους / φορητό γεωτρύπανο γεώτρησης νερού (ST-30, ST-50, XY-2, B, XY-1A, XY-2B, GK180, GK200, GY150, GY200 και 30 γεωτρύπανο κρουστικού γεωτρύπανου, σειράς ZLJ γεώτρησης σηράγγων και άλλα γεωλογικά μηχανήματα γεώτρησης）Υπόστρωμα τροχιάς ερπυστριοφόρου, αντλία λάσπης διάτρησης（BW150, BW200,BW80,BW8,BW200,Blling, αντλίες λάσπης）, αεροσυμπιεστής γεώτρησης, τρυπάνια φρεατίου νερού (Ρύπανο τρυπανιού PDC), μύτη κουμπιού Tricone, Σωλήνας κουμπιού DTH), Ανταλλακτικά γεωτρήσεων (ράβδοι γεώτρησης, σύνδεσμοι ράβδων γεώτρησης, σωλήνας περιβλήματος, σύνδεσμος περιβλήματος, αυτόματο σύζευξη πυρήνα, σωληνάριο δειγματολήπτης, εργαλείο SPT, πιρούνι κλειδιού, πιρούνι pad, σύνδεσμος κλειδώματος), Μεταφορέας τροχιάς
Καλής ποιότητας, επαγγελματική εξυπηρέτηση μετά την πώληση, καλώς ήρθατε στην παραγγελία
