XY-1AΔοκιμή εδάφους διαμέτρου τρύπας 150 mm Μηχανή γεωλογικής γεώτρησης

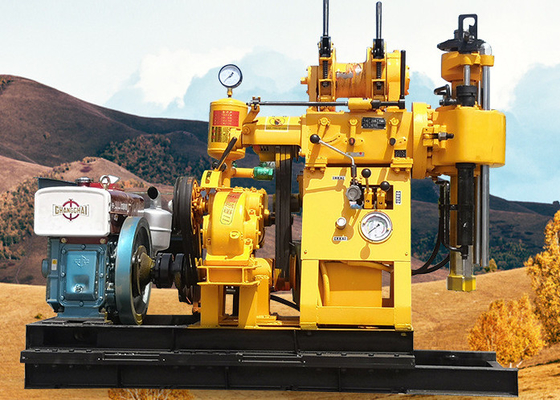

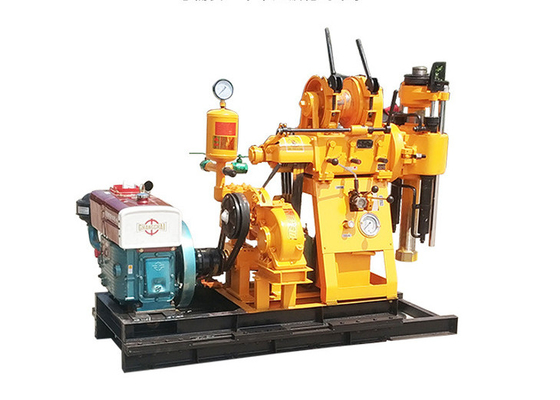

ΧΥ-1Α γεωλογική γεωτρική μονάδαΕγώ...Εισαγωγή
Πρόκειται για μια φορητή γεωτρική εξέδρα υδραυλικής τροφοδοσίας, η οποία είναι κατάλληλη για μηχανική γεωλογική εξερεύνηση βιομηχανικών και πολιτικών κτιρίων, σιδηροδρόμων, υδροηλεκτρικής ενέργειας, μεταφορών, γεφυρών,θεμέλια φραγμών και άλλα κτίρια.
ΧΥ-1Α γεωλογική γεωτρική μονάδαΠαράμετροι:
| Xy -1 Πλήρης εξοπλισμός γεωτρήσεων |
Διάμετρος τρύπας |
χμ |
150 |
| Βαθμό γεώτρησης |
m |
150 |
| Διάμετρος σωλήνα γεώτρησης |
χμ |
42 |
| Κλίση της τρύπας |
° |
90° ̇ 75° |
| Διάσταση συσκευασίας ((L×B×H) |
χμ |
1640 × 1030 × 1440 |
| Βάρος του τρυπάνιου (εκτός του κινητήρα) |
χιλιόγραμμο |
500 |
|
γυροσκόπιο
|
ταχύτητα σπινθήρα (τρία μπλοκ) |
r/min |
142,285,570 |
| Ταξίδι σπινθήρα |
χμ |
450 |
| μέγιστη ταχύτητα κίνησης |
m/min |
3 |
| μέγιστη κατακόρυφη δύναμη τροφοδοσίας |
ΣΧ |
15 |
| κάθετη μέγιστη ανύψωση |
ΣΧ |
25 |
| αλεξίσφαιρα |
ικανότητα ανύψωσης ((μόνο ταχύτητα σχοινί) |
ΣΧ |
10 |
| ταχύτητα τύμπανου |
r/min |
55,110,220 |
| περιφερειακή ταχύτητα τύμπανου |
m/s |
0.42,0.84,1.68 |
| διάμετρος τύμπανου |
χμ |
145 |
| διάμετρος σχοινιού |
χμ |
9.3 |
| βάρος σχοινιού |
m |
27 |
|
η διάμετρος του φρένου
|
χμ |
230 |
| πλάτος ζώνης πέδησης |
χμ |
50 |
| αντλία νερού |
τύπος αντλίας |
οριζόντια μονοκύλινδρο διπλής δράσης |
|
| μέγιστη μετατόπιση |
Ε/min
|
95(77) |
|
μέγιστη επιτρεπόμενη πίεση
|
MPa |
1.2 |
| πίεση λειτουργίας |
MPa |
1.2 |
| διάμετρος κυλίνδρου |
χμ |
80 |
| αντλία λάδι |
τύπος αντλίας |
αντλία τροχιάς |
|
| Δύναμη |
KW |
16.2 |
| ονομαστική πίεση |
MPa |
12.5 |
| τύπος κινητήρα |
YBC-12/125 |
|
| μετατόπιση |
Α/ρ |
12 |
| ονομαστική ταχύτητα |
r/min |
2000 |
ΧΥ-1 Χαρακτηριστικά γεωλογικής γεωτρικής
1Όταν οι τελικές τρύπες έχουν διάμετρο 75 mm και 46 mm αντίστοιχα, τα ονομαστικά βάθη τρύπων είναι χωριστά 100 m και 180 m. Το μέγιστο βάθος δεν πρέπει να υπερβαίνει το 110% του βάθους που τρυπώνεται σε κάθε τρύπα.Η μέγιστη επιτρεπόμενη διάμετρος τρύπας είναι 150 mm2.Με υδραυλική συσκευή τροφοδοσίας, αυξημένη απόδοση της γεώτρησης, μειωμένη δύναμη εργασίας. 3.Η εξέδρα είναι εξοπλισμένη με έναν άνω σφαιρικό μηχανισμό κράτησης σαγόνου και εξαγωνική ράβδο γεώτρησης που μπορεί να αντικατασταθεί χωρίς κλείσιμο, υψηλής απόδοσης, ασφαλής και αξιόπιστης. 4.Ενα μετρητή πίεσης στο κάτω μέρος της τρύπας είναι τοποθετημένο για να δείχνει την πίεση, προκειμένου να ελέγχεται η στάθμη στο εσωτερικό της τρύπας 5.Συγκινητή δομή, μικρός όγκος, ελαφρύ βάρος,υψηλή αποσυναρμολόγηση, εύκολη μεταφορά και κατάλληλη για εργασίες σε πεδιάδες ή ορεινές περιοχές.
Καλύτερη στιγμή για δοκιμή εδάφους
Τα δείγματα εδάφους μπορούν να ληφθούν οποιαδήποτε στιγμή καθ' όλη τη διάρκεια του έτους.Αυτό επιτρέπει το χρόνο για την καύσα που συνιστάται να αντιδράσει και να αλλάξει το pH πριν από τη φύτευση της καλλιέργειας.
Διαδικασίες επιθεώρησης για τις μονάδες πυρήνα γεωτρήσεων
Ι. Ελέγχος ρουτίνας της εμφάνισης
(1) Ελέγξτε τακτικά αν η μπογιά στο επιφανειακό στρώμα της συσκευής γεώτρησης είναι χαλαρή, κυρίως αν τα λειτουργικά μέρη είναι σκουριασμένα.
(2) Ελέγξτε τακτικά αν η ενίσχυση είναι χαλαρή.
(3) Ελέγξτε τακτικά τη θέση συγκόλλησης για ελαττωματικές συγκόλλησεις και αποσυστάσεις.
ΙΙ. Δοκιμαστική πορεία σε αδρανή λειτουργία
(1) Εκτελέστε την πραγματική λειτουργία της εξέδρας γεωτρήσεων χωρίς φορτίο σύμφωνα με τις διαδικασίες λειτουργίας ασφάλειας και σε κατάσταση αδρανής για 20 λεπτά.
(2) Ελέγξτε τακτικά εάν η λειτουργία του υδραυλικού συστήματος μεταφοράς είναι ορθή, εάν οι υδραυλικές σφραγίδες, οι σωλήνες πετρελαίου και οι συνδέσεις έχουν διαρροή πετρελαίου, εάν η θερμοκρασία είναι ορθή,και αν το μετρητή πίεσης κενού είναι εντάξει;
(3) Ελέγξτε τακτικά αν η ενίσχυση είναι χαλαρή και αν διάφορες πρακτικές λειτουργίες είναι ευαίσθητες και αξιόπιστες.
